你找的数码望远镜是这款数码夜视仪吗?功能特点、结构组成和操作说明通通有了!

数码望远镜(Instant Replay)为高性能数码成像望远镜。被主流科技媒体评为"百项科技创新"之一,结构简单,成像清晰,能够用较小的机身长度实现超长焦的效果,在加上先进的数码功能,在大大拓宽了望远镜的应用领域,可以广泛的应用在侦查、观鸟、电力、野生动物保护等等。



下面通过这款数码望远镜也就是数码夜视仪,带你了解数码夜视仪的性能特点、结构组成、使用方法和注意事项。



  产品介绍





【名称】 数码夜视仪

【型号】 P1-0540

【性能特点】

● 本产品是一款用于漆黑或微弱光线下观察物体的夜视仪,弱光观察距离为无穷远,漆黑环境下可达 200米。

● 本产品具有 USB 接口、视频输出接口和外接电源接口。

● 功能齐全,本产品可以在白天和黑夜正常使用,具有拍照、录像、回放等功能,光学放大 5 倍,电子变倍达到 8 倍。

● 本产品是人类视觉延伸的最佳辅助工具。



【使用须知】



● 夜视仪是用于夜间观察目标的精密光电子仪器。可以在极低光照下工作。

● 夜视仪配有红外照明灯,适合在纯黑暗环境中使用。

● 当环境漆黑时开启辅助照明,可根据观察到物体的远近距离适当调节辅助照明光源的亮度。夜视仪使用低照度传感器,当使用环境有一定光源(如路灯,

月光)时,可以不用开启辅助光源,只需适当调节物镜焦距,使观察物清晰即可。

● 夜视仪的工作时间:辅助光源开启状态下为 1 小时左右;辅助光源关闭状态下为 2.5 小时左右。





   结构组成

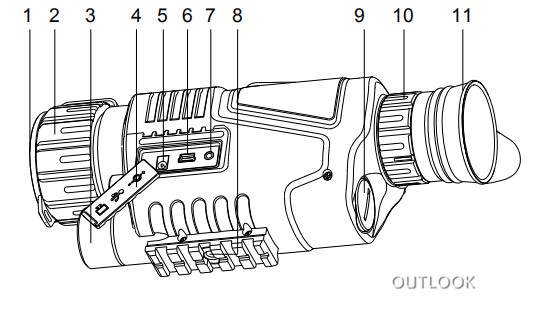

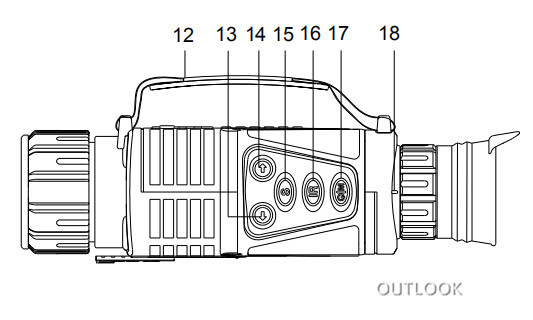

1 - 物镜护盖 2 - 物镜调焦手轮3 - 照明灯 4 - 插座护盖5 - DC IN 5v 电源插座 6 - USB2.0 接口7 - 视频输出接口 8 - 三脚架插座9 - 电池盖 10 - 视度手轮11 - 眼罩12 - 手带13 – 下调按键 14 - 上调按键15 - 拍照、录像、回放、视频信号输出功能选择按键 16 - 辅助照明光源/屏幕亮度调节菜单切换按键17 - 电源开关/功能确认按键18 - 视度标记





操作说明



【安装电池】

● 将电池盖旋下,取一节可用电池,电池负极向内装入电池仓,将电池盖旋紧,按开机键,机内显示屏点亮,说明电池已经安装正确;如果,显示屏无任何显示,请确认电池盖是否旋紧。然后开机测试,直至机器工作正常。 若电池盖已经旋入到最底位置,请再确认电池完好,极性装配正确,并且电量充足后机器仍不工作时,将机器送修。



【注意事项】




电池规格应符合要求;电池应有充足的电量;安装时,注意电池的正负极方向。



【开机】



● 摘下物镜护盖。

● 长按按键 #17 ( 3秒),从眼罩#11 处观看,看到机内显示屏点亮,显示屏上显示右图所示正常图标,机器进入正常工作状态。

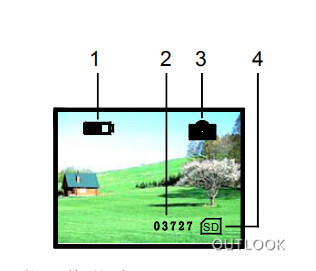

● 图标说明:

1 电池电量显示

2 可拍摄照片数量

3 处于拍照状态

4 机内装有 SD 卡

● 开机后即进入观察(拍照)状态,可进行正常观察和进行拍照操作。



【关机】



● 无论机器处于何种状态,长按按键#17(3 秒),机器关机。



【景物观察】



● 取下物镜盖,在观察(拍照)状态下,将物镜对准要观察的景物,从眼罩#11 中观看显示屏。

1. 调节视度手轮#10,调节所看屏幕最清晰;

2. 调节物镜调焦手轮#2,使观察的景物最清晰。

● 机器会根据屏幕中央景物的平均亮度自动微调显示屏的亮度。

● 按键#14、按键#13 可实现电子变倍,图像电子放大倍数范围为 1~8 倍。

● 环境光线比较亮时,无需辅助照明光源(关闭辅助照明光源,可以节省电池的电量)。

● 当环境光线很暗,景物观察不清时,请打开辅助照明光源,并调节光源亮度,使观察清晰。



【注意事项】



不要有任何物品遮挡在辅助照明光源前。



【屏幕亮度调节】



l 在观察(拍照、录像)状态下,按下按键#16进入屏幕亮度调节功能菜单, 屏幕如图所示,“Bright:”字样后的数字表示当前的屏幕亮度。

l 按下调键#13、上调键#14,屏幕亮度在数值 1~9 之间变化;数值 9 为最亮。


照明调节




在观察(拍照、录像)状态下,按两次按键#16;进入辅助照明光源亮度调节菜单,屏幕如图所示。“Lamp”字样后的数值表示辅助照明光源的强度。

 此时按下调键#13、上调键#14,远距离辅助照明

灯亮度数值 0~9 之间变化,数值为 9 时,照明强度最高。当亮度数值为 0 时,照明关闭;照明打开时,当菜单退出后,屏幕左下位置会闪

烁显示“Lamp+亮度值 ”字样。



【注意事项】

在以上功能菜单操作时,如果 4 秒内没有进行任

何操作,功能菜单自动消失,返回观察(拍照)或录像状态。

在不需要使用辅助照明时,请关闭辅助照明光源,以节省电池电量。



【拍照】

l 开机后系统自动进入观察(拍照)状态,可以观察景物,并对想要留存的景物进行拍照。



屏幕菜单说明:

1 电池电量显示

2 可拍摄照片数量

3 处于拍照状态

4 机内装有 SD 卡

l 每按下一次按键#17,进行一次拍摄,拍摄后,自动对照片进行保存,保存在 SD 卡中。

l 屏幕显示的可拍照片数量,是根据 SD 剩余容量自

动计算得到的,与实际可拍数量存在微小的差别。



【回放】

l 开机后自动进入观察(拍照)状态,此时,按下按键#15,进入回放功能。

照片回放屏幕菜单说明:

1. 电池电量显示

2. 正在显示的照片序号

3. 处于回放状态

4. 机内装有 SD 卡

视频回放屏幕菜单说明:

1. 电池电量显示

2. 拍摄日期显示

3. 视频时长显示

4. 正在显示视频或照片序号

5. 回放状态

6. 视频回放状态

7. 视频 VGA 格式

8. 机内装有 SD 卡

注:在回放状态下,不能使用屏幕亮度和辅助照明

光源调节功能。

l 机器处于回放状态时,按下调按键#13、上调按键

#14,可实现前后翻页,播放顺序为拍摄顺序。

l 照片和视频按拍摄时的顺序播放,自动识别照片和视频格式,进入不同的回放菜单。

l 当处于视频回放时,按下按键#17,视频开始播放;再次按下按键#17 时,视频播放停止。



注:当处于照片回放状态时,请不要快速频繁的#17,否则机器将关机。



【录像】

l 处于观察(拍照)状态,按两次按键#15,进入录像功能状态。



屏幕菜单说明:

1. 电池电量显示

2. 可拍时长/录像计时

3. 处于录像状态

4. 机内装有 SD 卡

l 此时,按下按键#17,录像开始,序号 2 图标变为

录像计时状态,记录所拍摄录像的时长。拍摄中,自动对录像进行保存,保存在 SD 卡中。屏幕显示的可拍时长,是机器根据 SD 剩余容量自动计算得到的,与实际可拍时长存在微小的差别。



注:录像过程中,机器请不要突然断电,否则可能造成视频数据错误。在回放该视频时出现死机现象。



解决方法:取出电池,连接电脑,将内存格式化。



【外接监视器】

l 将外接监视器通过视频线连接到视频输出接口#7。

l 长按按键#15(3 秒),可将屏幕显示切换到外接监视器显示,机内屏幕关闭。

【连接电脑】

l 本产品配有USB2.0接口,将USB 线一端插入USB接口,另一端连接好电脑设备。

l 本机作为移动存储设备使用,电脑会自动识别出本机,通过电脑读取本机内 SD 卡的内容。

l 连接电脑时,可以通过 USB 接口可对机内电池充电;



【注意事项】

 在使用 USB 通信时,如果本机没有安装电池或外接电源,USB 通信可能会出现数据传输不正常的情况。



【自动关机】

l 在任何状态下,3 分钟内不进行任何操作,机器会自动关闭。在录像和回放状态下不会自动关机。

【电池选用】

l 本机选用大容量可充电锂电池,750mAh,3.7V。第一次对电池充电,应保证充电时间为 10 小时,以保证电池的电容量达到最佳。

【外接电源】

l 本机配有外接电源。

l 将外接电源插头插入本机 DC IN 5V 电源插座,接好市电电源。

l 在接有外接电源时,本机可长时间工作,不会自动关机;

l 在接有外接电源时,外接电源会对机内电池进行充电。

【注意事项】

本机不可使用标准手机充电电源。

本机连接到电脑时,机内电池也处于充电状态。

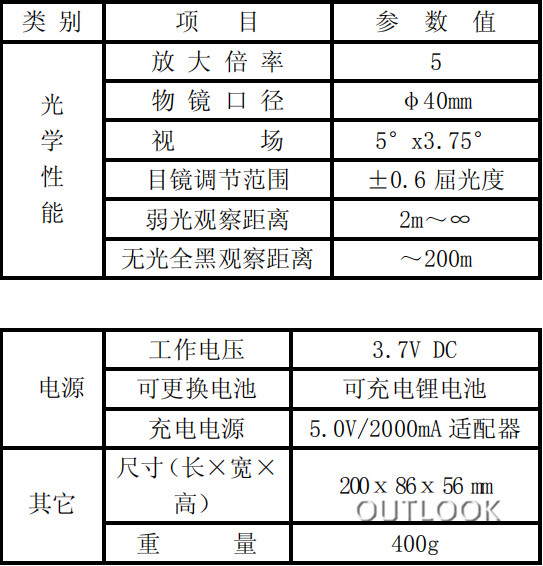

【基本参数】

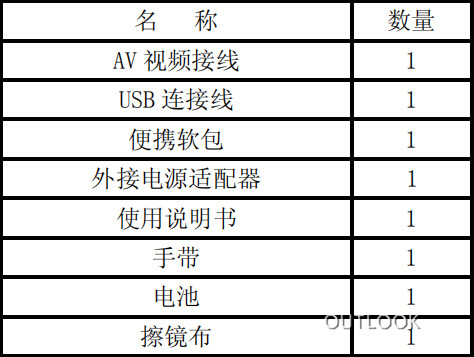

【标准配置】





【使用环境需求及注意事项】

l 夜视仪应保存在软包中,使用环境为温度-5~40℃,相对湿度不超过 80%。

l 夜视仪应保存在干净干燥的地方,避免镜片受潮、发霉,避免重压、机械损坏、潮湿和太阳辐射。尽量避免雨水或雾气,防止摔、碰、撞。

l 当发现 LCD 上的图像跳动或屏幕不点亮时表明电压过低,需及时充电。

l 如果需要清擦物镜、目镜、激光照明器的光学表面时,应先吹掉小沙砾和灰尘,然后用细软布在表面擦试。夜视仪如果长期不使用,请保持电池经常充电,以防止充电电池失效。
